國內最大面積清水混凝土結構工程是什么樣？榮獲魯班獎！

欄目：專業資訊發布時間：2023-12-14 作者: 施工技術 來源: 施工技術 瀏覽量: 652

分享到：

近日，中國建筑業協會公示《2022~2023年度第二批中國建設工程魯班獎（國家優質工程）入選工程名單》，上海寶冶集團有限公司承建、上海寶冶建筑裝飾有限公司參建的衢州市體育中心工程—體育場及附屬設施項目，榮登榜單。前兩天，我們已帶大家領略了該工程機電安裝之美，今天再帶大家見識一下這個“國內最大面積清水混凝土結構”的樸素壯觀！

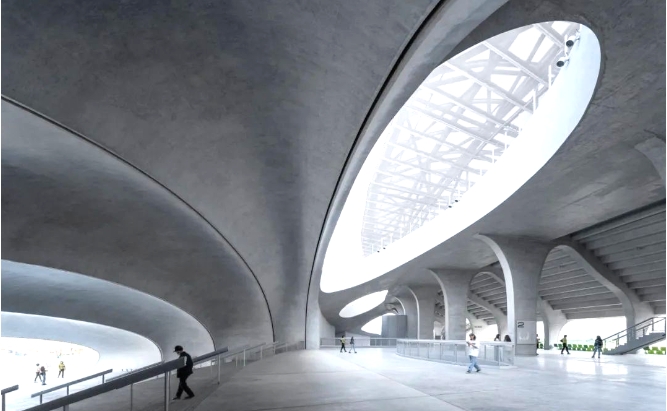

衢州體育中心項目位于浙江省衢州市柯城區快樂運動小鎮核心位置，是浙江省第四屆體育大會主會場。體育場總建筑面積約9萬平方米，有3萬個座位，該工程集合了國內最大面積清水混凝土結構、國內首個雙層膜結構體系場館，以及世界最大覆土建筑群等多個桂冠，挑戰全球及國內多項“最”難點。

國內最大面積清水混凝土結構

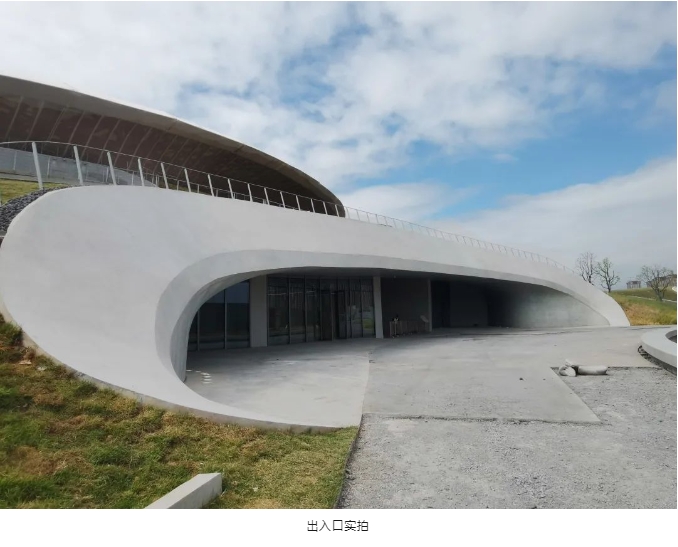

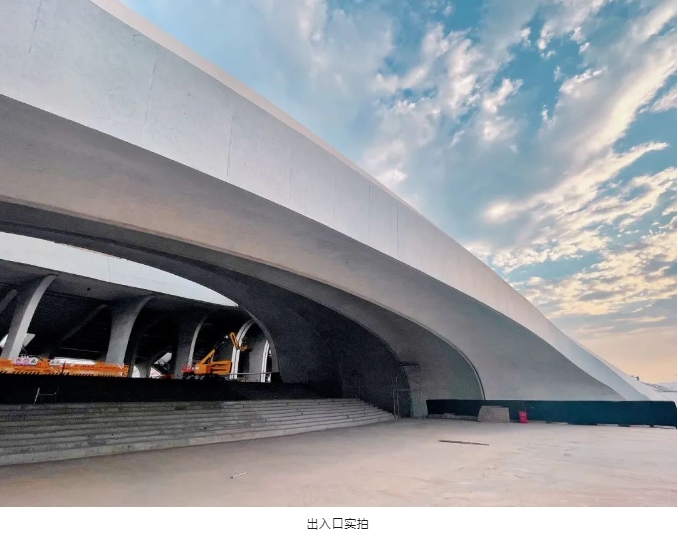

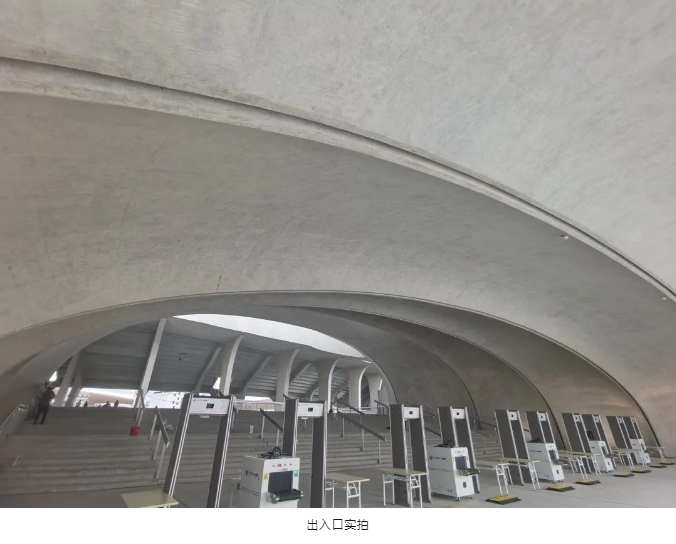

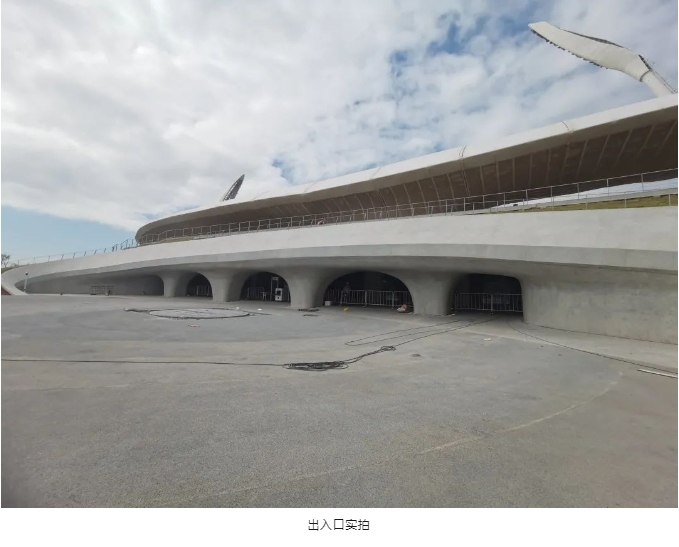

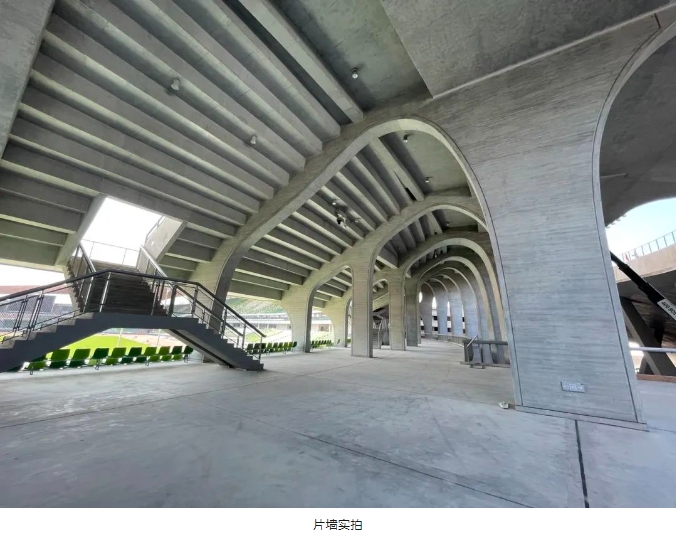

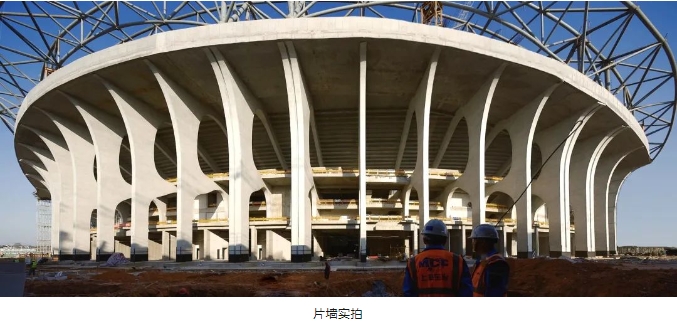

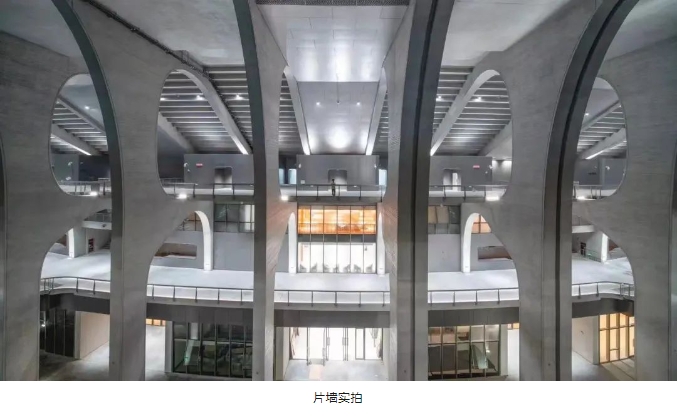

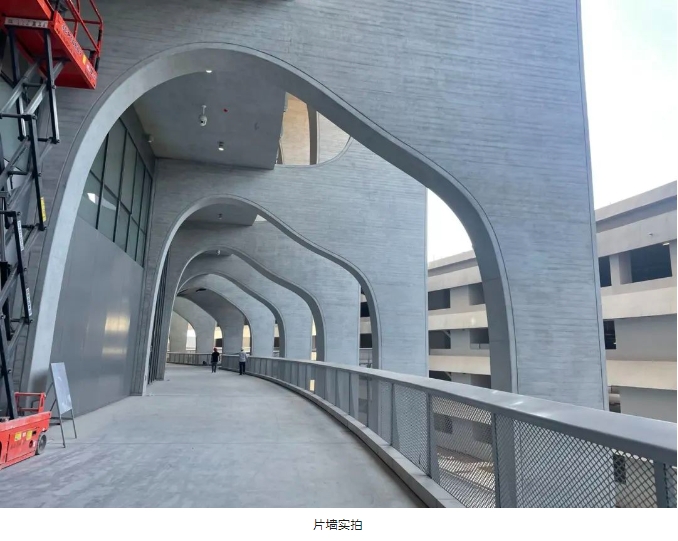

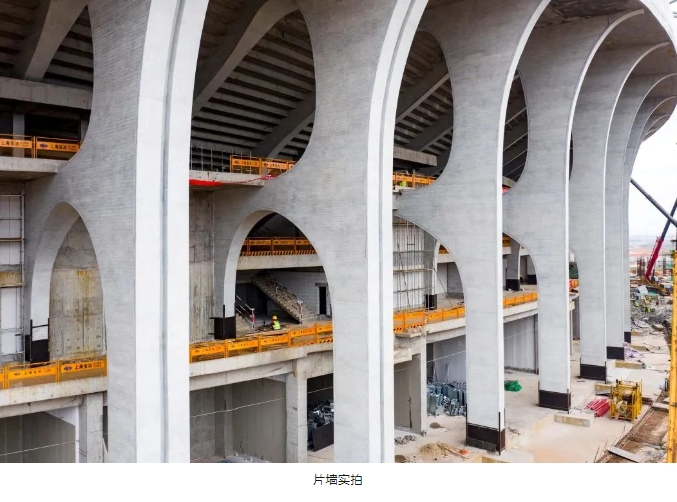

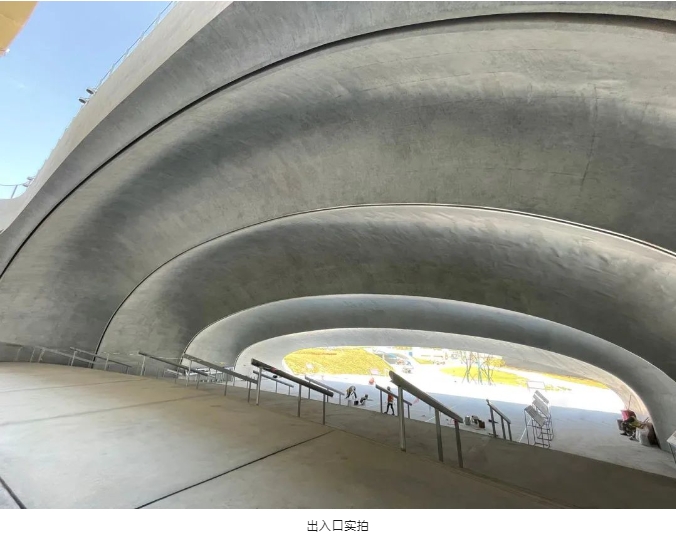

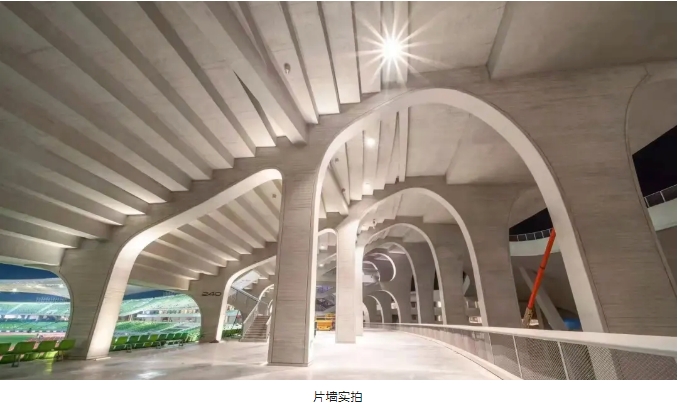

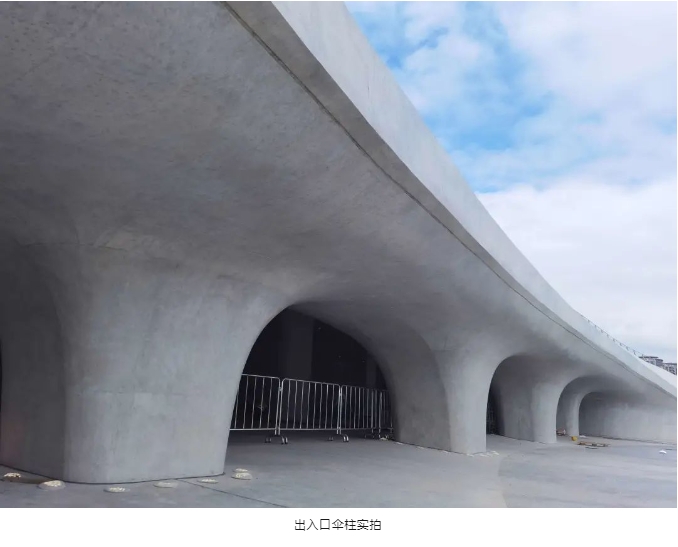

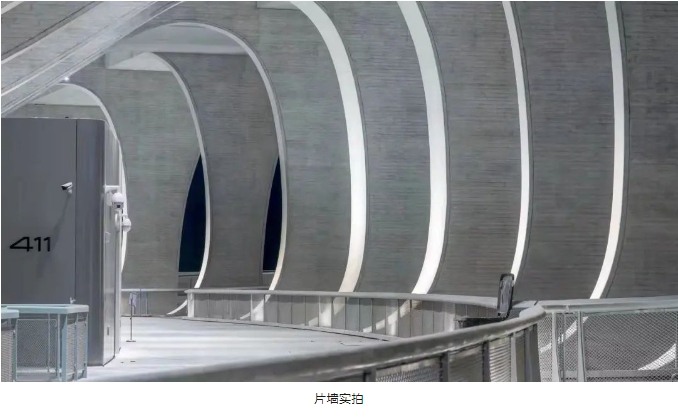

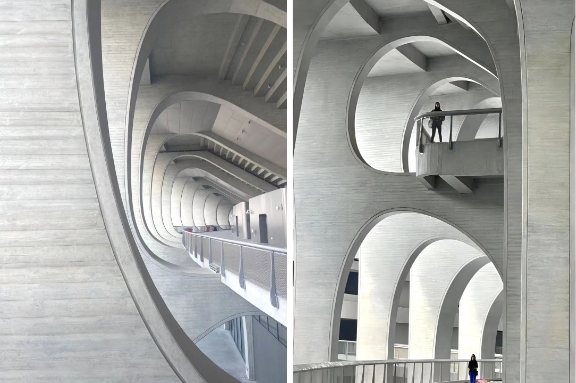

30000座體育場下部結構中包含60片大截面承重清水混凝土異形片墻柱、8個多曲率異形出入口及傘形柱，清水混凝土展開面積14.5萬平方米，是國內最大面積清水結構。部分區域清水混凝土要求木紋效果，清水混凝土標號均為C50，紋理天然、顏色統一、樸素壯觀。2023年6月，體育場清水混凝土獲“中國混凝土大賽金獎”，體現了國內裝飾（清水）混凝土建筑設計的最高水平。

技術攻關

上海寶冶發揚“匠心”精神，積極創新，深入探索，成立清水混凝土技術研發小組，組織開展空間異形清水混凝土建造技術攻關，保證項目清水混凝土的完美呈現。

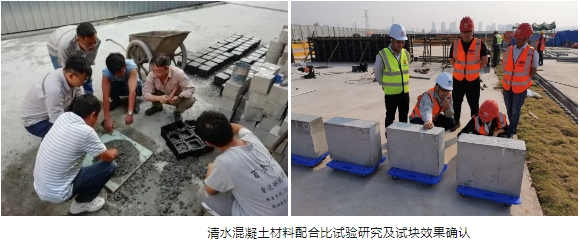

清水混凝土材料試配

精心挑選優質資源，開展清水混凝土的配合比研究，開展多輪清水混凝土配合比試驗，最終找到適合本項目的材料配合比。并制作了試塊，進行顏色、強度、和易性的對比，完成清水效果初步確認。

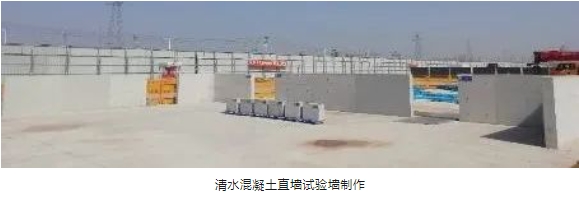

清水混凝土直墻試驗墻制作

根據清水試塊效果確認要求，制作四段清水混凝土直墻試驗墻，確認清水混凝土顏色、配合比、對接螺栓孔等細部處理做法。

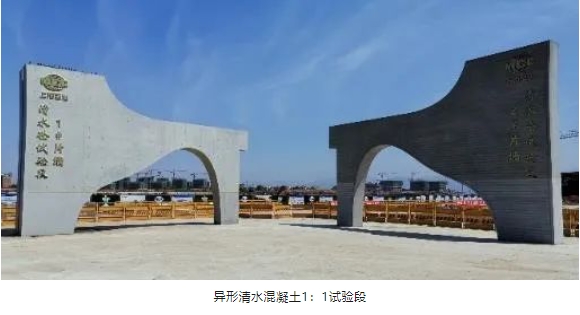

異形清水混凝土1：1試驗段制作

選取有代表性的異形清水混凝土片墻，制作1:1試驗段，開展清水混凝土模板支撐體系、異形清水混凝土構件制作、清水細部處理方法、清水混凝土施工組織及管理措施的研究。

從材料到試塊、試件、同比例試驗段的系列試驗，充分驗證了技術、質量、施工管理的有效性，客觀、準確地發現施工過程中可能出現的問題，為后續工程實體施工提供了充分的依據。

關鍵技術

高標號承重清水混凝土配合比設計方法

合理的混凝土材料配比是保證清水混凝土澆筑效果和質量的基礎。本項目通過整合優質材料資源，對清水混凝土的配合比進行研究，控制材料品質和技術參數要求，規范混凝土關鍵性能指標，形成可滿足施工條件的強度與和易性要求的承重清水混凝土配合比設計方案。

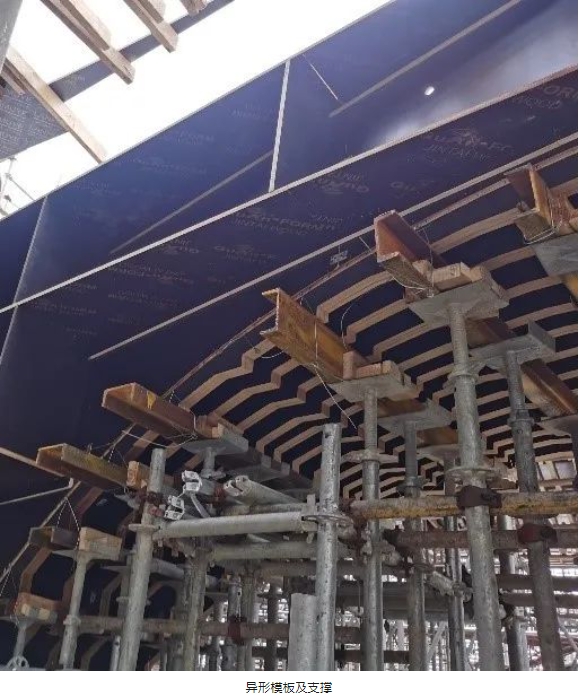

空間異形清水混凝土模板及支撐體系

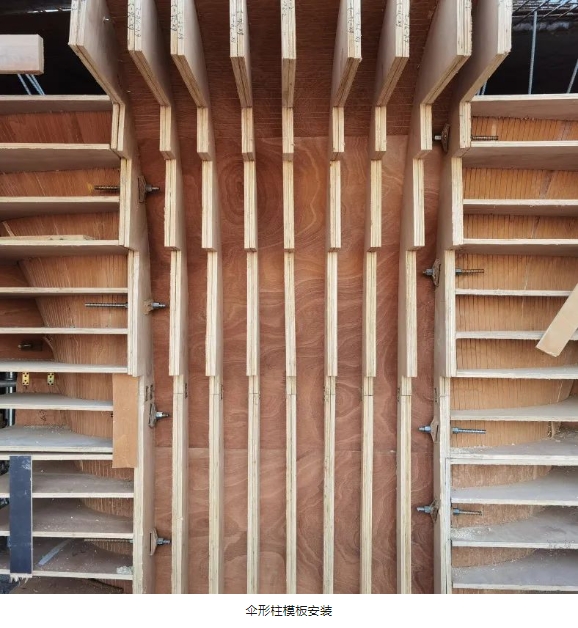

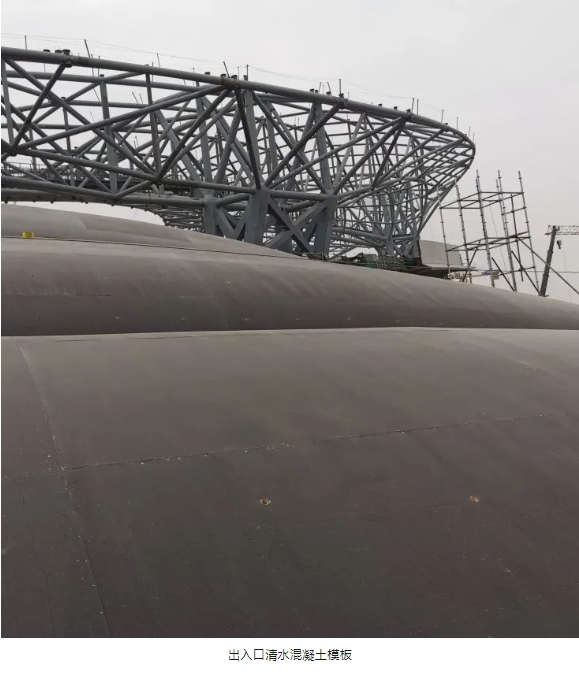

模板是保證清水混凝土表面效果的關鍵，支撐是保證異形結構空間造型的關鍵。本項目從清水混凝土的成型效果出發，在經歷試驗段效果對比，研發了空間異形清水混凝土模板及支撐體系。既可保證清水混凝土表面效果，又可保證在混凝土澆筑過程中保持空間曲面造型。

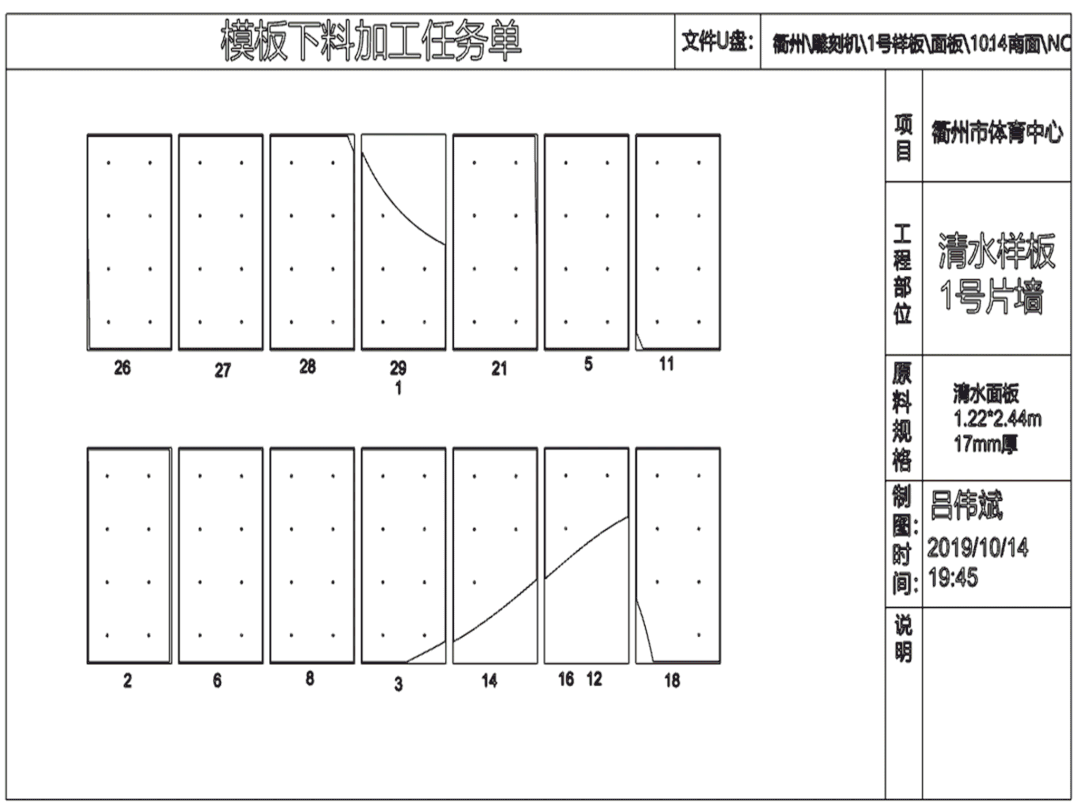

異形模板數字化加工技術

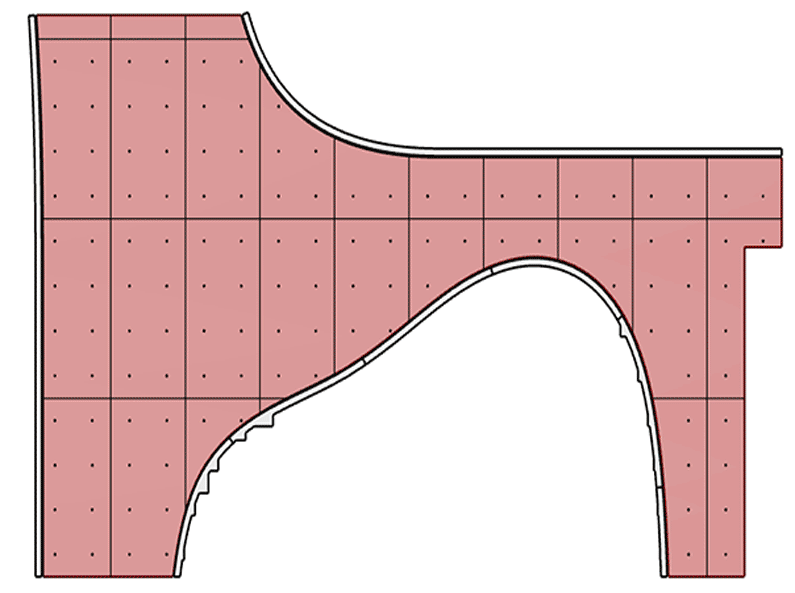

施工過程中，為了保證異形模板的加工效率、增大模板的利用率，模板面板及背楞的加工采用數字化方法加工完成。實現了模板的定制化、規范化、可視化加工，不僅滿足空間異形曲面的要求，提高了模板的加工精度，也可通過模板數字化、可視化的排布，提高模板的加工效率及模板的利用率。



數字化設計與加工

高大承重異形清水混凝土構件的制作方法

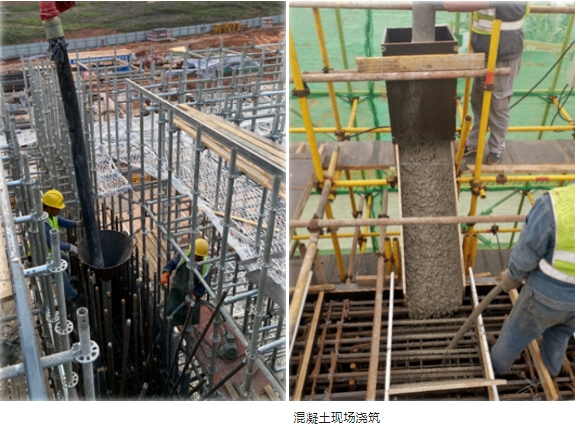

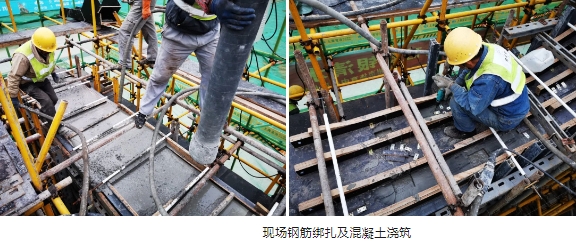

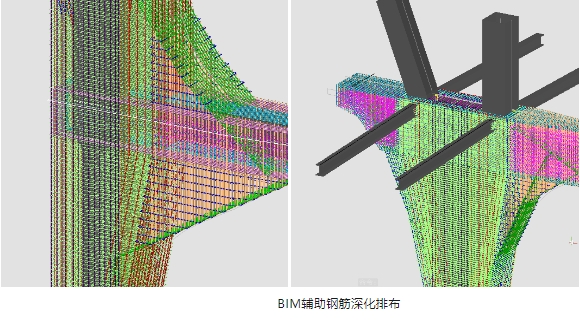

本項目中的清水混凝土構件尺寸大、空間造型復雜、鋼筋密集排布復雜，構件制作難度大。實施過程中，項目團隊對構件模板體系的加工和定位安裝、弧形鋼筋加工和定位、清水混凝土澆筑方法、清水混凝土表面缺陷修復方法等進行研究，形成了科學合理、可操作性強的高大異形承重清水混凝土構件的制作方法。

水混凝土細部效果處理方法

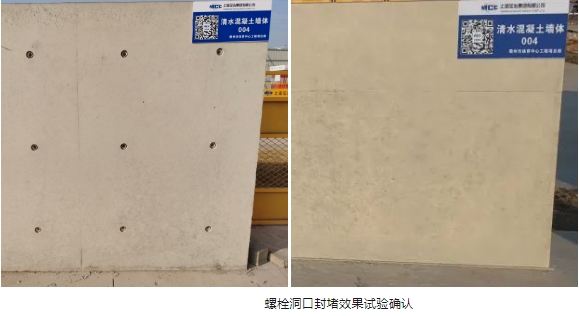

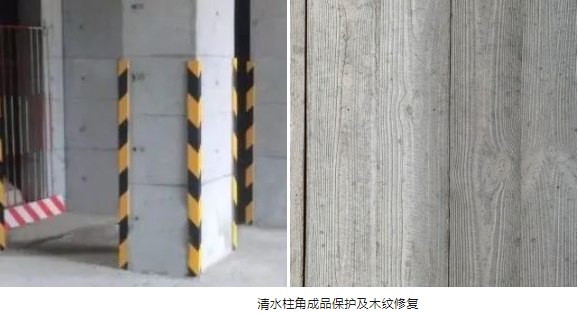

針對清水混凝土的明縫、禪縫、陽角、螺栓孔等部位，研究形成了成套清水混凝土效果保證方法，發明了弧形明縫陽角修補工具、螺栓孔洞處理方法、木紋清水混凝土表面修復及保護方法、清水混凝土構件成品保護方法等，使清水混凝土的修復快捷高效，也保證了清水混凝土表面的觀感效果。
